[압력식 수위측정 압력트랜스미터 EDN.366의 소개]



압력방식으로 수위측정(water level measurement) 압력트랜스미터는 순수 물의 비중 1을 기본으로 압력센서에 전달되는 압력으로 측정되는 것이다. 물의 비중 1보다 가벼운 기름이나 다른 유체는 적절한 비중 값이 적용되어야 할 것이다.



또한, 압력방식 수위측정은 대기압의 변동에 따라 압력 측정값의 오류가 발생할 수 있으므로, 기본적으로 대기압의 변동이 보상되는 압력
적용해야 하는 것이 필수적이다. 아울러, 물이나 기름 등의 유체의 보관 탱크에서 수위/레벨 측정은 대기압에 노출되어 있는 Opened 탱크이어야 하며, closed 탱크일 경우에는 내부 공기의 밀도 변화로 인하여 압력 방식의 차압 트랜스미터 사용을 권장한다.



수위측정용 압력트랜스미터의 케이블은 대기압 보상용 튜브가 포함되어 있어 제작 후 추가 연장이 불가하므로, 주문 시 최종 설치 위치까지의 전체 케이블 길이를 반영하여 사양을 확정해야 한다.



EDN.366 series는 몸체와 압력센서의 재질이 stainless steel로 제작되었으며, 화학적 부식이 발생하지 않는 물과 기름 등에 적용이 가능하다. EDN.366 series, 일반적인 water & oil 과 같이 유체의 Level(수위) 측정용이다.

정밀도 (Accuracy)

사용자의 요구에 따라 다양한 정밀도를 선택할 수 있습니다



■    Standard : ±0.5% F.S accuracy.

■    Options: ±0.25%, ±0.1% F.S



[일반 기술사양]

Pressure ranges	0…20 mbar to 0…20 bar
Accuracy	[Standard] ± 0.5% F.S [Options] ± 0.25% ± 0.1%
Electrical connection	대기압보상케이블 on request
Signal output	4...20 mA, 2 wire-system 0…10V, 3 wire-system
Operating temperature	-20…+80 ℃ / standard -40…+125℃ / option

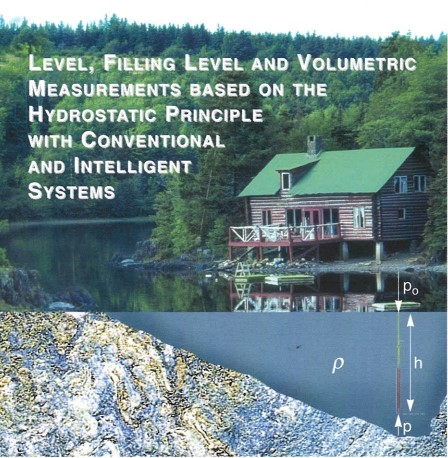

■ Definition of Hydrostatic Pressure [유체정력학의 정의]

P = ρ g h+ Po



            Ρ : 유체의 밀도

            g : 중력의 가속도

            Po : 유체표면에 적용되는 압력 즉, 대기압

            (예를 들어, 깊이 100 cm = 100 mbar)
