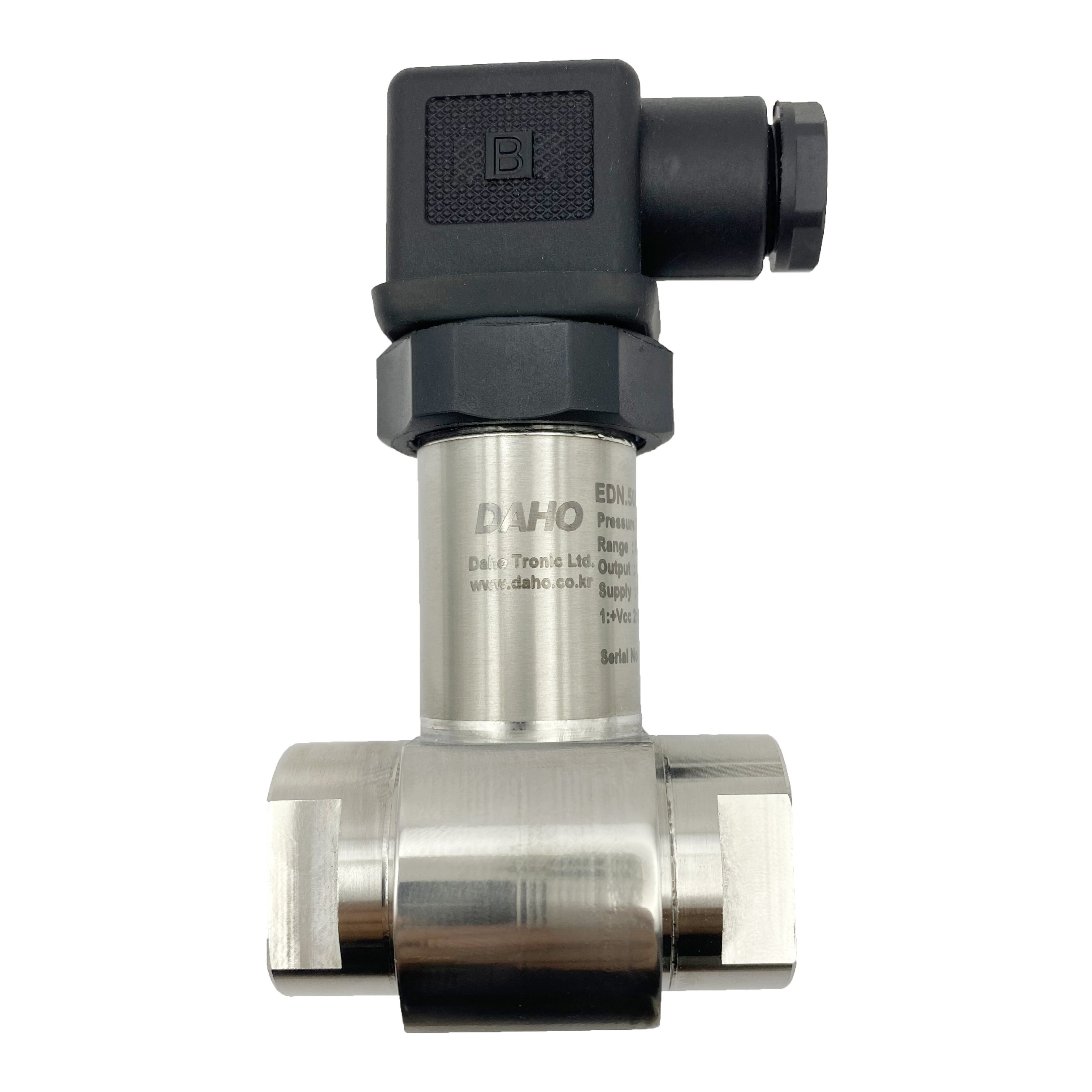

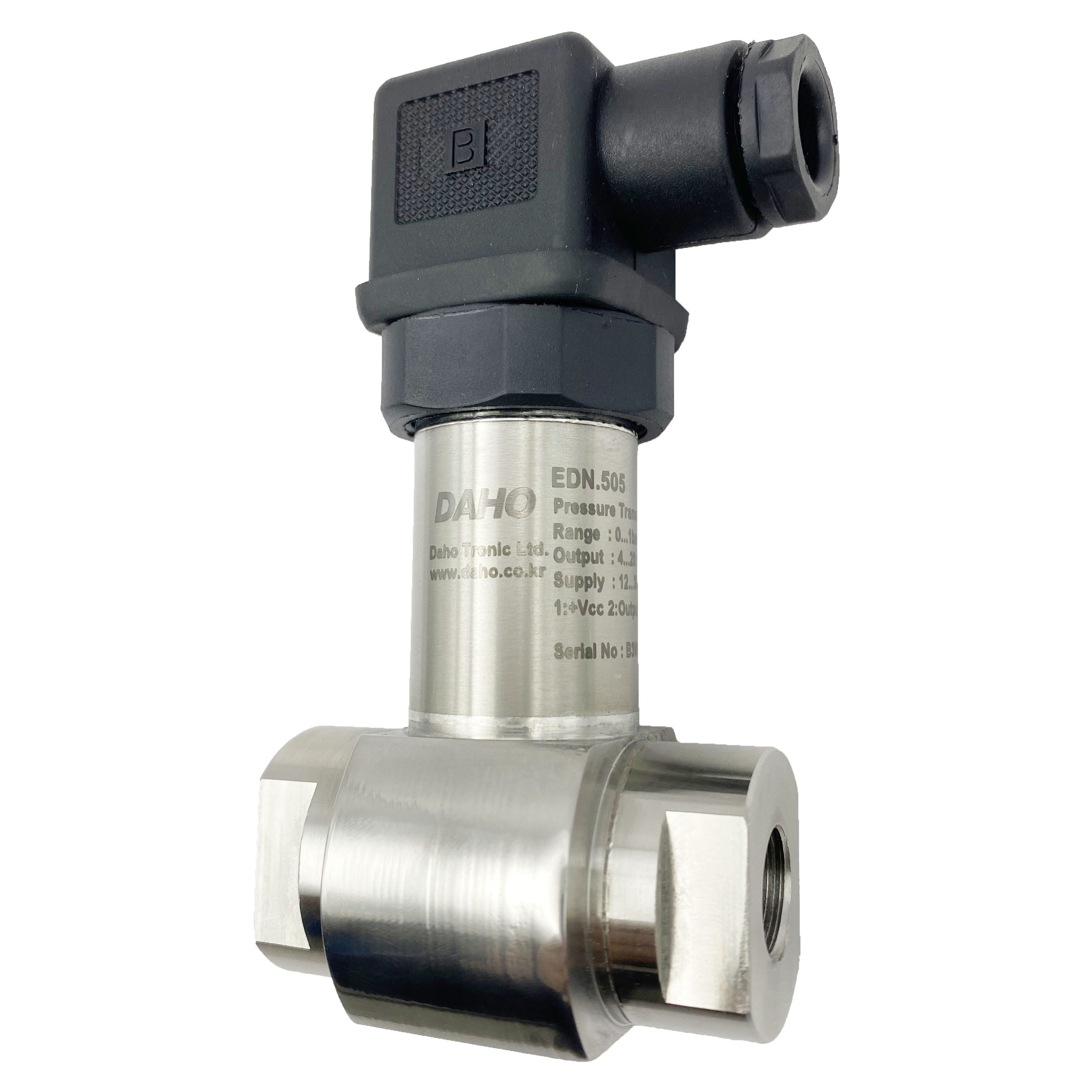

■ EDN.351, All st. steel housing 차압트랜스미터

- Piezoresistive silicon pressure sensor

- Differential pressure range 0…2 bar to 0…40 bar

- All stainless steel wetted parts (316L)

- Ingress protection IP65

- Accuracy up to ±0.5% , ±0.25%, ±0.1% F.S

- CE certified



■ 제품 개요

EDN.351 차압트랜스미터는 유체와 접촉하는 모든 부위(Pressure port, Sensor diaphragm, Wetted parts)가 stainless steel 316L로 구성되어 있으며, 하우징/바디는 Stainless steel 304 재질입니다. 압력센서는 Piezoresistive silicon sensor를 채용하였으며, 압력범위는 0…2 bar부터 0…40 bar까지 지원하고, 배관 라인정압(static pressure)은 최대 200 bar까지 적용 가능합니다.

압저항 효과를 이용하여 입력된 차압 신호는 다이어프램에 전달되어 아날로그 신호(4…20mA 또는 전압 출력)로 정확하게 변환되며, 응답속도는 5ms 이하로 빠른 신호처리가 가능합니다. 절연저항은 100 VDC 기준 100 MΩ 이상이며, Sensor sealing은 FKM O-ring을 적용하여 내구성을 확보하였습니다.

모든 유체 접촉부가 stainless steel로 구성되어 있어 특수한 유체를 제외하고는 화학적 부식이 발생하지 않으며, 요구 조건에 따라 Female 압력 연결부에 Male adapter(G1/4" Male) 추가 적용이 가능합니다.



■ 적용 분야

▶ 유압 및 공압 제어 시스템

▶ 레벨 측정 시스템

▶ 공조 및 제어 장비

▶ 압력 모니터링 시스템



■ 정밀도 등급 (Accuracy class)

▶ ±0.5 % F.S (standard)

▶ ±0.25 % F.S (option)

▶ ±0.1 % F.S (option)



■ 일반 기술제공 사양

Differential pressure range	0…2 bar to 0…40 bar
Static pressure	Max. 200 bar
Accuracy	±0.5%, ±0.25%, ±0.1% of F.S
Electrical connection	DIN43650 A, M12 plug, Cable type, Head type
Signal Output	2-wire: 4…20mA 3-wire:0…10V, 0…5 V, 1…5V
Pressure connection	Female G1/4” x Female G1/4”
Process temperature	Operating:        -20…+80℃(Option -40…+125℃) Compensated : 0…+70℃
