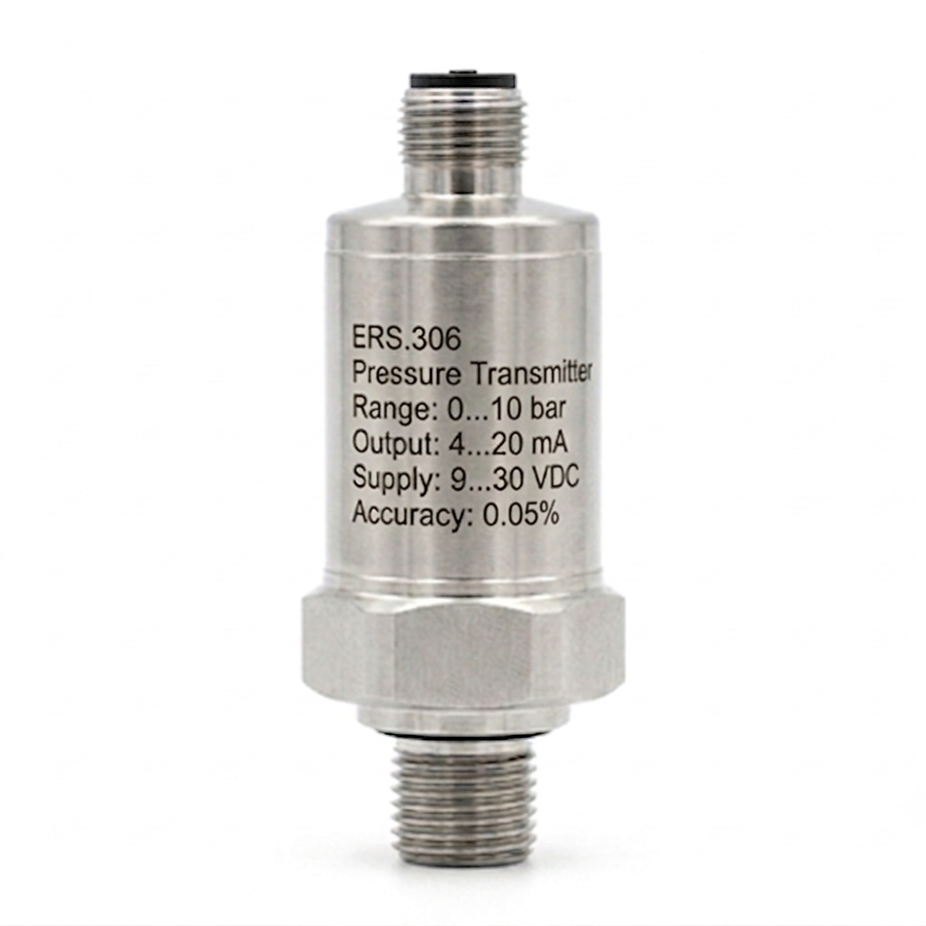

■ ERS.306 고정밀 압력 트랜스미터

- 정확도 ≤ ±0.05% F.S @ RT (20~25℃)의 고정밀 압력 측정

- Digital Nonlinearity ≤ ±0.02% F.S

- RS485 (Half-duplex) / Modbus RTU 통신 지원

- 4~20 mA 및 다양한 Voltage Output + RS485 구성 가능

- -1~0 bar부터 0~1000 bar까지의 폭넓은 압력 범위

- Stainless Steel 316L 접액부 및 Sensor Diaphragm

- IP67 보호등급

■ 제품 개요

ERS.306은 정밀 계측이 요구되는 시험·교정 및 산업 환경을 위해 설계된 고정밀 압력 트랜스미터입니다. 상온(RT 20~25℃) 기준 정확도 ≤ ±0.05% F.S를 제공하며, 비선형성(BFSL), 압력 히스테리시스, 반복성, 영점 및 증폭 편차를 포함한 정밀 성능을 제공합니다. RS485 인터페이스를 통한 Modbus RTU 통신과 4~20 mA, 0~10 V, 0~5 V, 1~5 V 아날로그 출력을 지원하여 정밀 측정 시스템 및 데이터 수집 환경에 유연하게 적용할 수 있습니다.

■ 핵심 차별화 요소

① Accuracy ≤ ±0.05% F.S 고정밀 측정
ERS.306의 핵심 성능으로, RT 20~25℃에서 ≤ ±0.05% F.S의 정확도를 제공합니다. 실험실, Test Bench, Gauge Standard 및 정밀 측정과 같이 작은 오차가 중요한 환경에 적합합니다.

② Digital Nonlinearity ≤ ±0.02% F.S
BFSL 기준 Digital Nonlinearity가 ≤ ±0.02% F.S로, 디지털 신호 기반의 정밀한 압력 데이터 활용이 가능합니다.

③ Analog Output + RS485 / Modbus RTU
RS485 통신과 4~20 mA 또는 다양한 Voltage Output을 함께 구성할 수 있어 기존 아날로그 시스템과 디지털 통신 시스템에 모두 적용할 수 있습니다.

④ 온도 변화까지 고려한 정밀 성능
Total Error Band는 10~40℃에서 ≤ ±0.1% F.S, -10~80℃에서 ≤ ±0.15% F.S로 규정되어 있어 온도 변화가 있는 환경에서도 정밀 측정 성능을 확인할 수 있습니다.

■ 적용 분야

▶ 실험실 정밀 측정

▶ Test Bench

▶ Gauge Standard

▶ 정밀 압력 측정

▶ 산업용 정밀 계측 시스템

■ 옵션 (Options)

▶ RS485 + 4~20 mA / 0~10 V / 0~5 V / 1~5 V

▶ -40~+125℃ Operating Temperature

▶ Absolute Pressure Range

▶ M12 Plug 90°

▶ Cable Extension

▶ Restrictor Screw

▶ Stainless Steel Tag Plate

▶ Manufacture Calibration Certificate

▶ KOLAS ILAC-MRA Calibration Certificate

■ 일반 기술제공 사양

Pressure ranges	-1…0 bar to 0…1000 bar
Accuracy	≤ ±0.05% F.S @ RT (20~25℃) ※ 2 bar 미만 및 일부 Negative Pressure Range는 일반적으로 ±0.1% F.S
Communication	RS485 (Half-duplex) / Modbus RTU
Analog Output	4~20 mA, 2-wire 0~10 V / 0~5 V / 1~5 V, 3-wire
Electrical connection	M12 Plug, Straight M12 Plug, 90°
Process Connection	G1/4 / G3/8 / G1/2 / R1/4 / R3/8 / R1/2
Operating temperature	-20~+100℃ Option: -40~+125℃
Resolution	0.0005% F.S (Digital)
Signal Stability	0.0025% F.S (Digital noise-free)
